污水池液位計安裝圖
發布時間：2021-08-10 02:15:25??點擊次數：2826次
污水池液位計作為一種非接觸式物位測量儀表，具有測量精度高、安裝簡便、基本免維護等特點，常用于測量各種容器內液體的液位，以及水渠、水池、水庫、江河湖海等的水位，在鋼鐵、石化、水處理及水利等諸多行業或領域有著非常廣泛的應用。為實現對液位的可靠檢測，應遵循污水池液位計的安裝原則以及安裝注意事項。
一、污水池液位計的安裝原則
1、換能器發射面到*低液位之間的距離應小于污水池液位計的量程。

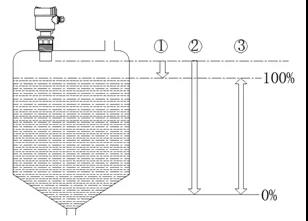

2、換能器發射面到*高液位之間的距離應大于液位計盲區（安裝高度>*高液位+盲區）如圖1所示：
①為滿 ②為空（*大測量間距） ③測量范圍
3、換能器發射面應與被測液面保持平行，這樣聲波就可以垂直發射到被測液面，以保證*大的能量返回。
二、污水池液位計安裝注意事項
1、換能器的正下方應盡量避開進、出料口等液面有劇烈波動的位置，如圖3所示：
2、由于波束角的存在，換能器安裝時應與器壁或池壁保持一定的距離，如圖4所示：
3、超聲波波束所輻射的范圍內，不能有障礙物，安裝時應盡量避開池內設施，如扶梯、管路、攪拌器等。
4、安裝地點應盡可能遠離產生強電磁干擾的設備。
5、對于頂部為拱形的容器，超聲波液位計安裝應偏離容器頂中心位置，以免形成多次的反射回波，如圖5所示。
6、對于頂部為平面的錐形容器，污水池液位計應盡量安裝在頂部中央，這樣可以保證測量到容器底部，如圖6所示。
7、應盡量避免將污水池液位計安裝在液位容易堆積泡沫漂浮物或劇烈波動的地方，因為這些地方會影響回波質量，產生虛假回波，從而影響測量的精度。必要時，可加裝導波管，其長度至*低液位即可，應保證管內、外液位能自由、同步升降，內壁要光滑。
8、盡量不要將污水池液位計用于有水蒸氣的場合。因為如有蒸汽，易形成水珠附著在探頭的表面，對儀表的正常測量造成影響。
9、露天安裝時應加裝遮陽（雨）罩。
正確定位和合理安裝是污水池液位計可靠工作的前提和關鍵，在常溫、常壓情況下，使用污水池液位計是液位測量的*佳選擇。
|
