n型熱電偶產品概述

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據**規定，我公司生產的各種分度號熱電偶均符合相關標準要求。

n型熱電偶主要技術指標

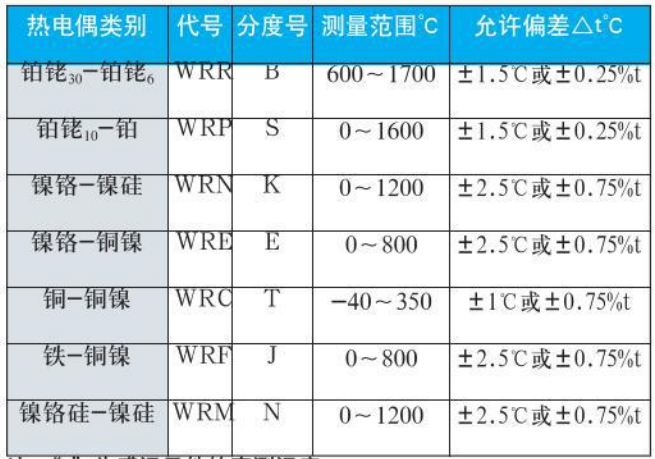

1.溫度測量范圍和允許范圍

2.熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用τ0.5表示。

3.熱電偶公稱壓力

一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

4.熱電偶*小置入深度

應不小于其保護管外徑的8-10倍（特殊產品例外）。

5.熱電偶絕緣電阻（常溫）

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，相對濕度45%，大氣壓力86-106kPa。

a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。

即：Rr.L≥100MΩ.m   L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值，MΩ

L-熱電偶的長度，m。

b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

6.上限溫度絕緣電阻

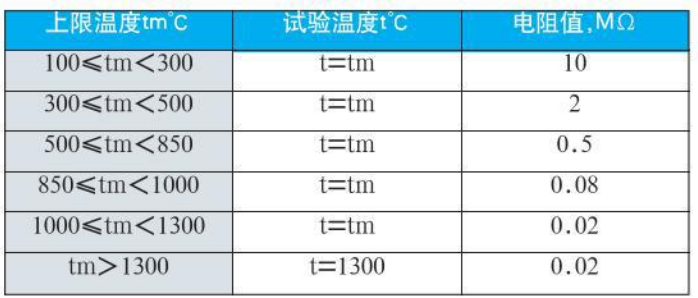

7.熱電偶的上限溫度絕緣電阻應不小于下表規定：

n型熱電偶工作原理

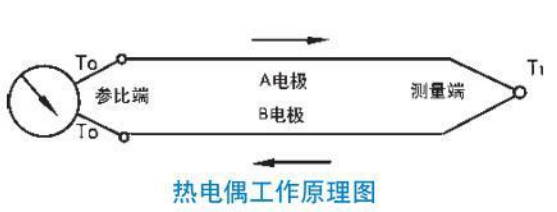

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關和熱電*的長度、直徑無關。

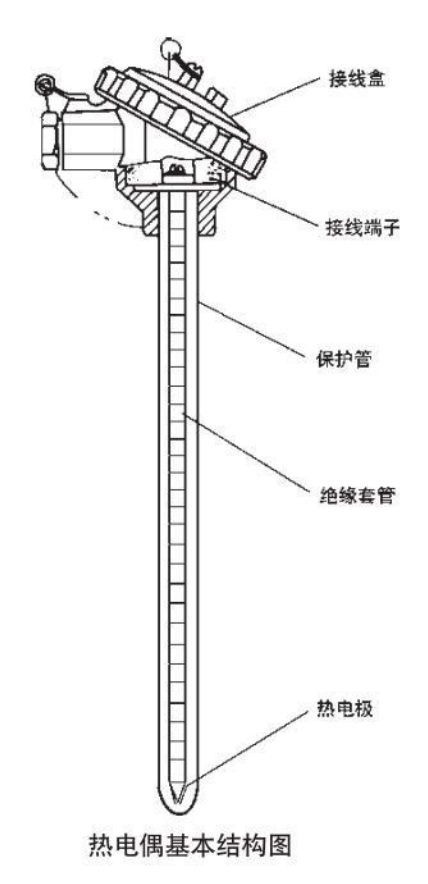

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電*組成基本結構，并配以各種安裝固定裝置組成。

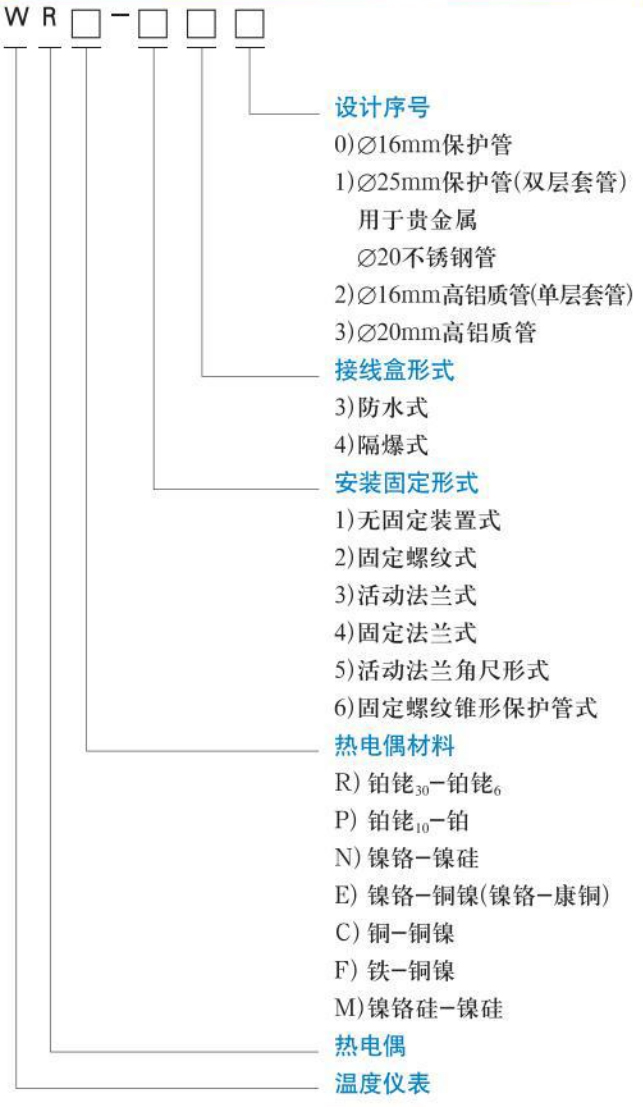

n型熱電偶型號

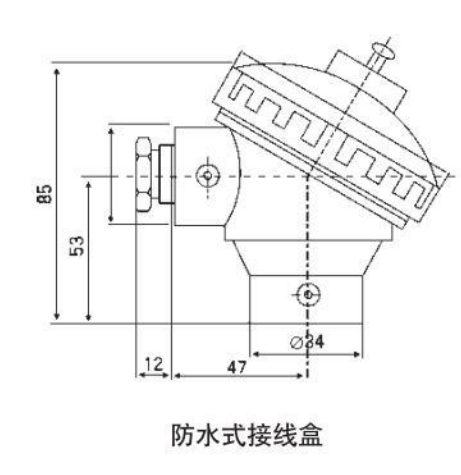

n型熱電偶接線盒結構

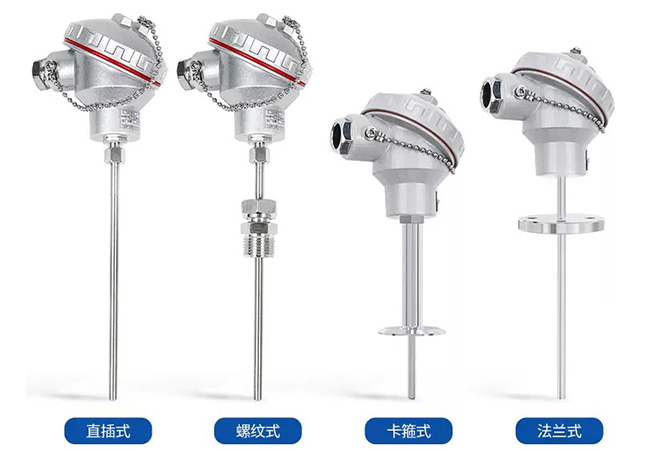

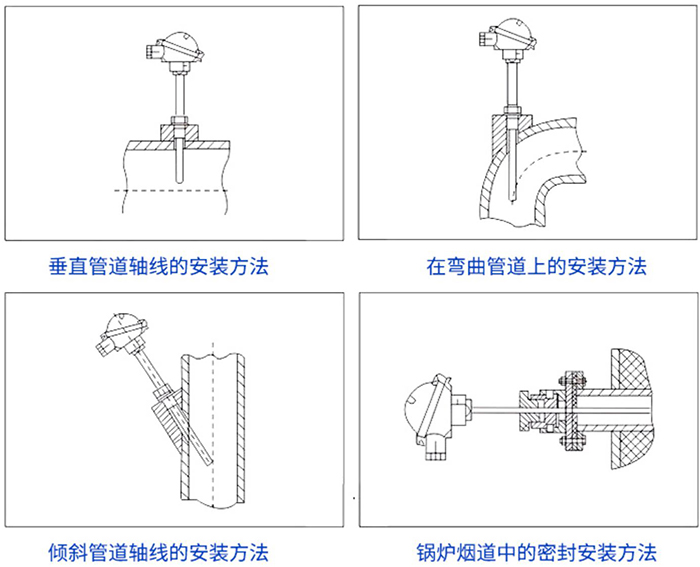

n型熱電偶安裝方式
